二、工作原理及過程
    包裝機是很緊湊的，全部氣動設備均裝于其中，其工作過程如下:
    (1 )操作人員將折疊成盒子形狀的紙板放入包裝機，并將機動閥1壓下，發出紙盒進入的信號給主控閥2，使主控閥2換向，于是，汽缸A活塞桿伸出。
    (2)與汽缸A活塞桿相連的折紙機構a收縮，折疊紙盒內底板。然后，折紙機構a將機動閥3壓下，發出內底板折疊完畢信號給主控閥4，使主控閥4換向至下位，從而汽缸B活塞桿縮回。
    (3)與汽缸B活塞桿相連的折紙機構b收縮。在盒子底部反轉，折疊紙盒外底板。此時.機動閥1復位，并使主控閥2也復位，于是，汽缸A活塞桿縮回，折紙機構a張開，機動閥3復。

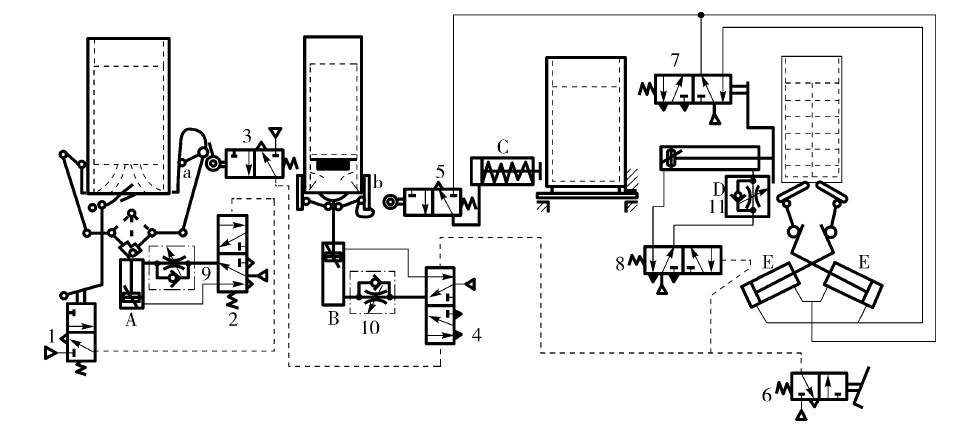

    1,3,5,7.機動閥2,4,8.主控閥6.腳踏閥9,10,11.單向節流閥A、 B ,C ,D、 E.汽缸位。同時，折紙機構b將機動閥5壓下，壓縮空氣進入單作用保持汽缸CC前、后各一個)無桿腔.汽缸C活塞桿伸出，將折疊的紙盒保持住。
    (4)操作人員將袋裝的食鹽放入折疊的紙盒。加裝完畢后，操作人員用腳踏板操作腳踏閥6，使主控閥4換向至上位，使得汽缸B活塞桿伸出，并使機動閥5換向，保持汽缸C活塞桿縮回.將紙盒松開。
    (5)同時，主控閥8換向，汽缸D活塞桿伸出，并松開機動閥7，使其復位。于是.汽缸E活塞桿伸出，將折疊底板壓平。
    (6)汽缸D伸出的活塞桿到達紙盒，并將紙盒推出。
    (7)操作人員松開腳踏板，腳踏閥6復位，并使得主控閥8復位，汽缸D活塞桿縮回。
    (8)當汽缸D的活塞桿完全縮回時，機動閥7復位。使汽缸E活塞桿縮回。于是.包裝機重新回到原始靜止?fàn)顟B(tài)。
