產品簡介：
  本立式液體食品包裝機是本公司自主研制的液體包裝機產品，它在拉袋環節的設計過程中應用了PLC系列單片技術與光、機、電相結合，操作方便、制袋準確，使產品具有較高的技術水平，在定量打料環節采用注塞泵式容積法計量方式，整機運行可以自動完成計量、充料、制袋、封合、切斷、輸送等全過程，主要適用于食品、醫藥、化工行業中液體物料的自動包裝。

主要用途
  本立式液體食品包裝機主要適用于食品、醫藥、化工行業中液體物料產品的自動包裝，如醬油醋、洗發水、棒棒冰、洗發水、茶飲料、調味汁等

技術參數：
包裝能力  40-60袋/min
計量準確度  ±10%
制袋尺寸  長60-180mm  寬50-120mm
計量范圍  1.0-50/min
電源類型  380V+N 三相四線制（可改裝成單相220V）
功率消耗  1600W（4根電熱管情況下）
外形尺寸  650mm×750mm×1600mm（寬×厚×高）
凈重  170kg

結構組成及原理：

1：主傳動機構
  本液體食品包裝機主電機提供動力源，帶動減速器使02分配軸轉動，分配給熱封凸輪、打料凸輪、拉袋凸輪、計數凸輪、送出錐齒輪及分配齒輪，使它們進入工作狀態；

2：拉袋機構
  本液體包裝機拉袋滾輪是由步進電機帶動，分配軸上的拉袋凸輪觸發接近開關，接近開關將信號輸入到本液體食品包裝機控制器中，控制器發出脈沖信號到驅動器，輸出驅動器電流到步進電機，使其帶動拉袋滾輪，完成拉袋動作；

3：供紙機構
將包裝材料安裝好后，接通本液體包裝機電源開關，抬起控制桿，此時觸發無觸點開關，無觸點開關輸出信號到電源板，使固繼電器導通，從而驅動供紙電機帶動膠套軸轉動將包材拉下，要使包材有足夠的長度，再將包材穿過導紙板、成型器和拉袋滾輪，從而完成此環節的工作；

4：光電跟蹤機構
  調整本液體食品包裝機光電頭位置，首先松開調節螺絲釘I，調整支座位置使橫桿可以在任意位置調節，達到要求后緊固好此螺釘，然后松開調節螺釘II，使連接塊在橫桿上可以移動，達到要求后，緊固好此螺釘，最后松開調節螺釘III，使立桿可以上下移動，從而帶動本液體包裝機光電頭一塊移動，此時要切刀切在光標點上，光電頭的光電要照在光標上方2mm處，緊固好調節螺釘III即可；

5：計量機構
  計量機構在本液體食品包裝機運行過程中起到計量和填充茶飲料、豆?jié){、醬油醋、洗發水、中藥液體等液體物料作用。合上離合器后分配齒輪I帶動分配齒輪II，從而使齒輪II、齒輪I轉動，進而通過本液體包裝機大連桿及搖桿帶動扇形齒輪左右擺動，扇形齒輪與活塞桿嚙合著，這樣活塞桿前后移動進入作功狀態，同時小連桿帶動曲柄及旋塞旋轉，形成抽料、打料過程。當活塞桿向前移動時為打料動作，活塞桿向后移動為抽料動作，通過調節粗調手柄和微調手柄可以調整計量的大小；

性能特點：
1：本液體食品包裝機采用先進的光電跟蹤系統，包裝有色標的包裝材料時，可獲得完整的商標圖案；
2：無須調整其他部件即可改變洗發水、醬油醋、豆?jié){、水等液體包裝物料制袋長度，且準確無誤，本液體包裝機還采用步進電機控制，精度高；
3：本液體食品包裝機在對豆?jié){、洗發水、棒棒冰、茶飲料等液體包裝時采用回轉式切刀整體調節裝置，通過更換刀具可實現一字切斷，花紋切斷，一字形連袋切斷。；
4：本設備包裝速度和制袋長可在額定范圍內無級調整，不需要更換零件；
5：本液體包裝機具有完善的自診斷、故障自動停機提示等功能。
6：與物料接觸部分采用316L不銹鋼制作，提高搞腐蝕強度，確保包裝潔凈、無污染。

操作事項：
1：本機器采用AC380V+N三相四線制動力電電源（如果用戶沒有此動力電源，也可改裝為單相220V電源），控制回路及加熱電路均為AC220V電壓，所以供電電源必須接引工作零線，并將本液體食品包裝機機殼可靠接地，防止觸電，保證人身安全；
2：本液體包裝機采用可調計量泵方式、填充計量。茶飲料、醬油醋、豆?jié){、洗發水等液體包裝填充物料前要將計量系統中旋塞鋪上的標記位置調整正確，并根據被包物料的稀稠和計量的大小選用合適的出料嘴，避免滴漏和計量準確度的要求；
3：用手盤動主電機皮帶，觀察本液體食品包裝機運轉是否靈活，當確認本機器無異常情況后方可通電開機；
4：在本液體包裝機上方可將包裝材料裝在兩擋紙輪之間，架在架紙壁板的槽中，擋紙輪應夾緊所裝包裝卷材的筒芯，并使包材的中心對正制袋器的中心，然后將頂絲擰緊，并使印刷面朝前，熱封和面（聚乙烯面）朝后，本液體食品包裝機開機后根據送紙情況調整摩擦盤的壓力，即調整擋紙輪的阻尼大小，順時針轉動調整環可使摩擦力變大，反之減少。

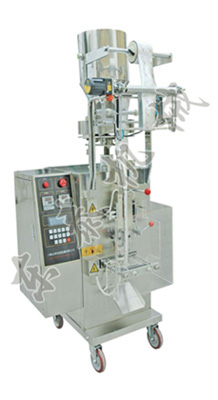

包裝效果圖：
